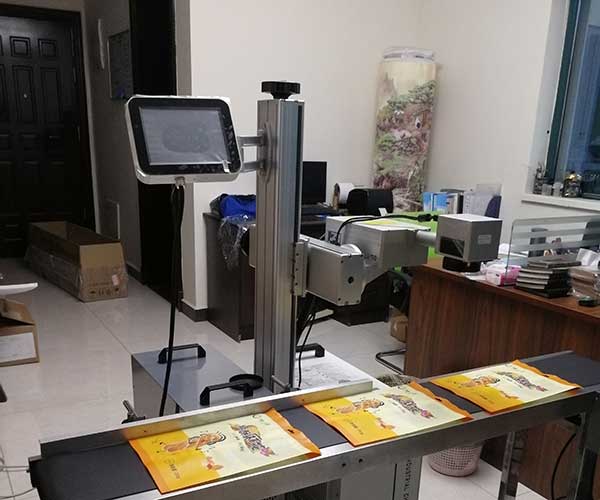

喷码机现在已经普遍作用于各种产品上了,我们最常见的二维码是通过寻像图形、分隔符、定位图形等不同工序进行喷涂的。除了进行各种图案的二维喷码以外,平常我们所使用的器材、工具、硬件信息等都是使用二维码喷码机进行喷涂的。下面带大家详细了解:
喷码机二维码怎么编码
二维码编码规则:RR码符号结构设计中,每个RR码由一个个正方形模块构成,排列组成正方形阵列,其中有编码区域和功能区域,符号的四周是空区。
1.符号规格和版本:
RR码总共有40种规格的符号,根据标准,编号分别为规格1到规格40,规格1为21*21个模块,规格2为25*25模块,以此类推。版本n的规格每行每列为21+4(n-1)个模块。
2.寻像图形:
一般来说,寻像图形会分布在3个位置,且图形均相同。这些图形分别位于符号的、右上角和左下角。以三个重叠的同心的正方形组成探测图形,这些图形的模块宽度比为1:1: 3: 1: 1,分别为7*7个深色模块、5*5个浅色模块、3*3个深色模块。由于该符号中在其它地方遇到类似图形的可能性极小,所以组成寻像图形的3个位置探测图形可以明确 地确定视场中符号的位置和方向。
3.分隔符:
探测图形所在的位置和编码区域之间分隔符宽度为1个模块,全部由浅色模块组成。
4.定位图形:
定位图形有列和行在垂直和水平方向,组成色由深色浅色交替。深色模块在开始和结尾。
5.校正图形:
3个重叠的同心正方形组成校正图形,由5*5个深色模块、3*3个浅色模块以及位于中心的一个深色模块组成。校正图形的数量由RE码的版本号决定,版本号2及以上的符号均有校正图形,本设计采用的版本号为7。
6.编码区域:
在设计中规定有编码区域,编码区域中有多种符号字符,包括数据码字、纠错码字、版本信息和格式信息等。
7.空白区空白区即为环绕在符号四周的区域,它有4个模块宽的区域,空白区反射率与浅色模块相同。
